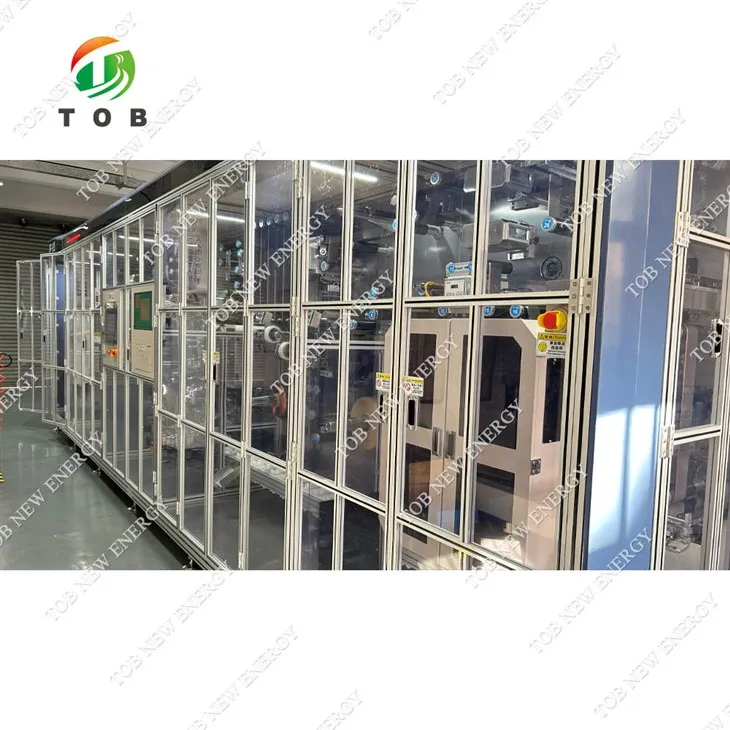

Silindirik Hücreli Lazer Kesim ve Sarma Makinesi

Modeli: TOB-JR-50140D
TOB-JR-50140D, silindirik hücrelere yönelik tam otomatik bir lazer kesme ve sarma makinesidir. Akü üretim hatları için yüksek hassasiyetli elektrot işleme, gerilim kontrolü, CCD denetimi ve özelleştirilebilir mühendislik çözümleri.

Soruşturma göndermek

Şimdi konuş

ürün tanıtımı

Xiamen TOB New Energy Technology Co., Ltd., Çin'deki silindirik hücreli lazer kesim ve sarma makinesinin en güvenilir üreticilerinden ve tedarikçilerinden biridir. Fabrikamızdan rekabetçi fiyatlarla yüksek kaliteli silindirik hücreli lazer kesme ve sarma makinesini almaya hoş geldiniz. İşbirliği ile ilgili herhangi bir sorunuz varsa, lütfen bize e-posta göndermekten çekinmeyin.

Silindirik Hücreli Lazer Kesim ve Sarma Makinesi

Ürün Videosu

Şartname

TOB-JR-50140D, silindirik hücrelerin yüksek-hassasiyetle üretimi için tasarlanmış, tam otomatik silindirik pilli lazer kesim ve sarma entegre makinesidir. Elektrot lazer desenleme, ayırıcı hizalaması ile sarma ve uç bantlama, çekirdek şekillendirme, kısa devre testi ve kusur tespiti dahil olmak üzere-son işleme işlemlerini gerçekleştirir.

Bu sistem, doğru elektrot kulağı boyutları, gerginlik-kontrollü sarım ve endüstriyel pil üretimine uygun yüksek verim sağlar. Birden fazla fonksiyonel modülü tek bir üretim çözümünde birleştirerek lazer kesim ve sarma fonksiyonlarının bağımsız veya birleşik çalışmasına olanak tanır.

Temel Özellikler ve Fonksiyonel Prensipler

İşlev	Tanım
Elektrot Lazer Kesim	Pozitif ve negatif elektrotlar, isteğe bağlı bağımsız çalışmayla, gerekli sekme şekline veya tam sekmeye göre hassas bir şekilde kesilir.
Otomatik Sarma	Elektrotlar ve ayırıcılar, servo-tahrikli bir sarma ünitesi kullanılarak proses spesifikasyonlarına göre hizalanır, gerilim-kontrol edilir ve sarılır.
Hizalama ve Gerginlik Kontrolü	Aktif ayırıcı çözme, otomatik kenar düzeltme ve kapalı-döngü gerilim kontrolü, tutarlı hizalama ve eşit katman oluşumu sağlar.
CCD Denetimi	Besleme sırasında elektrot kusurlarını tespit eder; Reddetme veya süreç düzeltme için geri bildirimle entegre edilmiştir.
Sarma Sonrası{0}İşleme	Uç-bantlama, elektrot çıkıntısı ön-katlama, yükseklik ayarı, kısa-devre testi, görünüm denetimi, barkod takibi ve otomatik boşaltmayı içerir.
Entegre Modüller	Elektrotlar ve ayırıcılar, gerginlik ve kenar düzeltme, lazerle kesme, kesme/bantlama, CCD incelemesi, sarma, düzleştirme ve otomatik boşaltma için makaralar.
Proses İzlenebilirliği	Her hücre barkod taraması yoluyla izlenir; Arızalı birimler otomatik olarak reddedilir.

Ekipman Boyutları ve Kurulumu

Parametre	Şartname
Boyutlar (U×G×Y)	8400 × 2500 × 2650 mm'den küçük veya ona eşit (fan hariç)
Ağırlık	Yaklaşık. 14.000 kg
Zemin Yükü	1000 kg/m²'ye eşit veya daha az
Güç Kaynağı	380 VAC ±%5, 45 kW, 50 Hz
Basınçlı Hava	0,5–0,7 MPa, 5000 L/dak, %90 kullanım
Vakum	-60 ila -80 kPa
Ortam Sıcaklığı	10–35 derece
Temizlik	100.000 sınıfına eşit veya daha büyük, yanıcı/aşındırıcı gaz ve toz içermez
Renk	Müşterinin-sağladığı renk paneli başına

Malzeme Özellikleri

Malzeme	Rulo Adedi	Genişlik (mm)	Kalınlık (μm)	Kalınlık Toleransı	Sac Uzunluğu (mm)	Dış Çap (mm)	Çekirdek Çapı (mm)	Maksimum Ağırlık (kg)
Pozitif Elektrot	2	55–140	80–180	3'ten küçük veya eşit	1000–6000	700'e eşit veya daha az	76.2±1	200
Negatif Elektrot	2	55–140	50–180	3'ten küçük veya eşit	1000–6000	700'e eşit veya daha az	76.2±1	200
Ayırıcı	2	55–140	12–30	2'den küçük veya eşit	1000–6000	400'den küçük veya eşit	76.2±1	40
Bandı-Sonlandır	2	10–110	20–70	-	80–200	200'den küçük veya ona eşit	76.2±1	-

Silindirik Hücre Sargı Özellikleri

Parametre	Değer
Hücre Yüksekliği (H)	60–140 mm
Hücre Çapı (d)	30–50 mm
Son-Bant Uzunluğu	80–200 mm
Son-Bant Genişliği	10–110 mm
Elektrot Sekmesi Yüksekliği (h)	5–10 mm

Temel Performans Göstergeleri

Öğe	Şartname
Üretim Verimliliği	Dakikada 12 sayfaya eşit veya daha fazla (maks. sayfa uzunluğu 5000 mm, φ5 mm sarma iğnesi, 20 negatif şerit, 15 pozitif şerit, şerit uzunluğu 13 mm'den az veya eşit)
Ürün Verimi	%99'a eşit veya daha büyük (gelen malzeme kusurları hariç)
Ekipman Arıza Oranı	%2'den az veya eşit
Sarma Hizalaması	±0,3 mm
Çekirdek Yüksekliği Doğruluğu	±0,5 mm
Elektrot Sarma Doğruluğu	0,5 mm'den az veya eşit
Ekipman Kullanımı	%98'den büyük veya eşit
Kesimde Çapak	Uç yüz 7 µm'den küçük veya eşit, yanal 10 µm'den küçük veya eşit
Ayırıcı Kesim	Sıcak bıçak
Elektrot Uzunluğu Hassasiyeti	6000 ±2mm
Çıkıntı Doğruluğu	±0,5 mm'den az veya eşit
Elektrot Besleme Konumu Doğruluğu	±1 mm'den az veya eşit
Düzgün Gerilim Dalgalanması	±%5'ten az veya buna eşit (kapalı-döngü kontrolü)

Çalışma Ortamı

Parametre	Gereklilik
Çalışma Sıcaklığı	23±3 derece; Çiy noktası: -40~20 derece
Depolama Sıcaklığı	-10~45 derece; Çiy noktası: -40~20 derece; yoğunlaşma yok
Gürültü (isteğe bağlı)	Ekipman duvarından 1 m uzakta 75 dB'ye eşit veya daha az
Zemin Yük Kapasitesi	1000 kg/m²'ye eşit veya daha az

Mühendislik Avantajları:

Tam Otomasyon: Elektrot kesmeden bitmiş hücre boşaltmaya kadar.
Yüksek Hassasiyet: Lazer kesim, CCD denetimi ve kapalı-döngü gerginlik kontrolü tutarlı kaliteyi garanti eder.
Esnek Proses Entegrasyonu: Lazer kesim ve sarma fonksiyonları bağımsız veya birlikte kullanılabilir.
İzlenebilir Üretim: Barkod-tabanlı takip ve kusur reddi, endüstriyel üretim standartlarını destekler.
Özelleştirilebilir ve Ölçeklenebilir: Farklı hücre boyutlarına, elektrot malzemelerine ve üretim hızlarına uyarlanabilir.
Sağlam Tasarım: Laboratuvar, pilot ve seri üretim hatlarına uygundur; Arıza süresini en aza indirmek ve çalışma süresini en üst düzeye çıkarmak için tasarlanmıştır.
