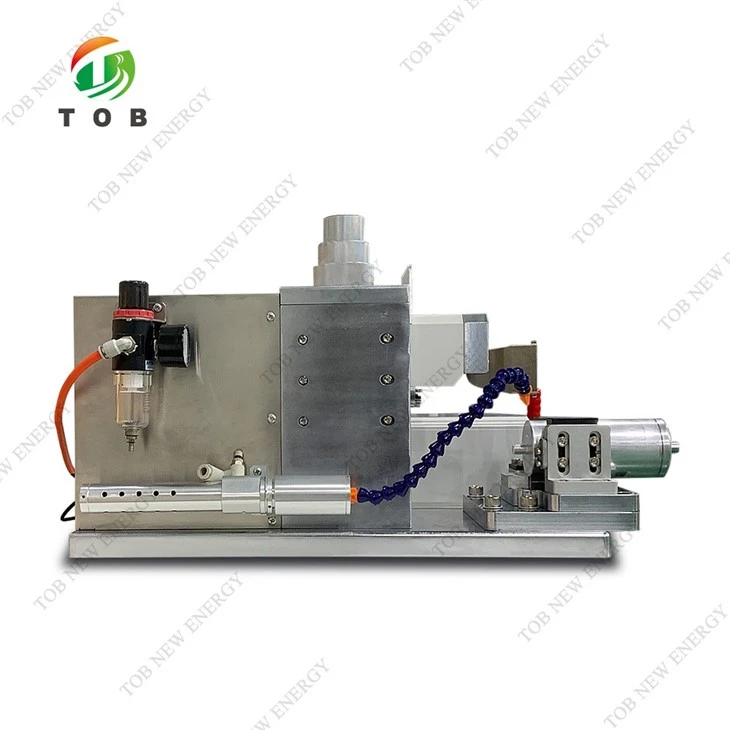

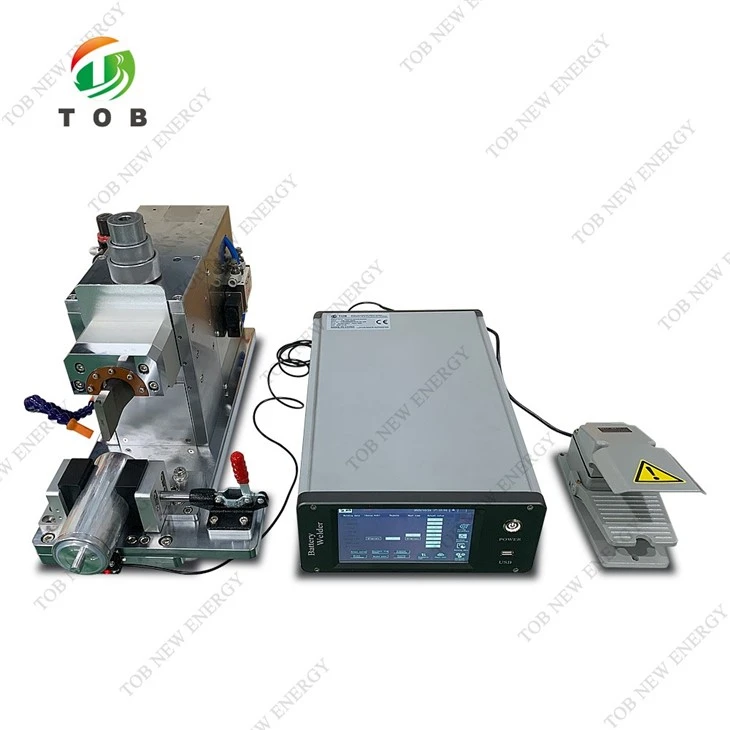

5000W Ultrasonik Punta Kaynak Makinesi

Modeli

Ultrasonik frekans

Ultrasonik güç

Hava basıncı

Kaynak süresi

Gerilim

Ağırlık

TOB-USW-5000W

20KHz

5000W

0.6MPa 80L/dak'dan büyük veya eşittir

0.2S içinde

220V/50Hz

Yaklaşık 50kg,

Masa olmadan

Öğe

İsim

1．Alt tabaka malzemesi

1.1 Katot

1.1.1Elektrot malzemeleri

Aliminyum folyo

1.1.2Elektrot kalınlığı

12-20um (Maks. 50 katman)

1.1.3TAB malzemeleri

Alüminyum şerit

1.1.4SEKME kalınlığı

{{0}}.1~0.2mm (Tek katman)

1.2 Katot

1.2.1Elektrot malzemeleri

Bakır folyo

1.2.2Elektrot kalınlığı

6-10um (Maks. 50 katman)

1.2.3 Sekme malzemeleri

Nikel şerit

1.2.4Sekme kalınlığı

{{0}}.1~0.2mm (Tek katman)

2．Pil Hücresi

2.1 İstifleme işlemi

Çok katmanlı folyolara sahip tek katmanlı sekme

2.2Elektrot katmanı

Maksimum 50 katman

3．Kaynak modu

3.1 Kaynak alanı

3*3mm, 3*4mm, 4*6mm, 4*8mm, özelleştirilmiş

3.2Kaynak süresi

0,2S/times içinde

3.3Basınç

0-1MPa, ayarlanabilir

3.4 Zaman

0-60S, ayarlanabilir

3.5Kaynak kafası ömrü

Katot 500000 kereden büyük veya eşit

Anot 160000 kereden büyük veya eşit

4．Kaynak kafası standardı

4.1 Kaynak kafası malzemesi

İthal yüksek hız çeliği

4.2 Lehim bağlantıları oldukça

0,2 mm'den büyük veya eşit

4.3 Bir kaynak kafasındaki kaynak yüzeyi miktarı

2 adet veya 4 adet

4.4 Genlik ayarlanabilir aralık

3~10um

5．Dönüştürücü

5.1 Dönüştürücüler arasındaki frekans farkı

400Hz'den küçük veya ona eşit

5.2 Dönüştürücüler arasındaki empedans farkı

4Ω'dan küçük veya eşit

5.3 Dönüştürücüler arasındaki kapasite farkı

400PF'den az veya ona eşit

5.4 Dönüştürücünün dış kabuğa izolasyon direnci

30MΩ'dan büyük veya eşit

6.Ultrasonik jeneratör

6.1 Frekans kontrol modu

Otomatik frekans takibi

6.2 Sabit genlik fonksiyonu

Anahtarlamalı güç kaynağı Sabit voltaj sabit akım

6.3 Genlik kademesiz olarak ayarlanabilir

Kademesiz ayarlanabilir

6.4 Devre teknolojisi

Akıllı dijital devre, gelişmiş CPU merkezi işlem sistemi, enerji modu, güç modu, zaman modu, frekans otomatik izleme, kalite kontrol üst ve alt limit alarm fonksiyonları.

7．Kaynak sonucu

7.1 Görünüm

Sanal kaynak yok, kaynak nüfuzu yok, sızıntı yok, kaynak sağlam, tam ve net lehim bağlantıları, hasar TAB üzerinde %80 kalan folyoyu yırttı.

7.2 Kaynağın çekme mukavemeti

25N'den büyük veya eşit

7.3 Ürün geçiş oranı

%99,8'e eşit veya daha büyük (Malzeme niteliklidir)

8．Ekipman tasarım ömrü

8~10 yıl
